삼성전자 SK하이닉스 주가 흔들까? 테라팹 반도체 노광 기술 혁신과 향후 전망

2026-09-01 K-Nuggets Editorial Team 댓글이 없습니다 조회 수 48

최근 반도체 시장에서는 일론 머스크가 추진하는 초대형 반도체 제조 프로젝트 ‘테라팹(Terafab)’과 관련된 파격적인 기술 소식이 전해지면서 국내외 동향에 큰 관심이 쏠리고 있습니다. 특히 수년간 네덜란드 ASML이 독점해 온 극자외선(EUV) 노광 공정에 입자가속기 기반의 자유전자레이저(FEL) 기술이 도입될 수 있다는 전망이 나오며 삼성전자와 SK하이닉스 주가 및 차세대 메모리 주도권에 미칠 영향에 대한 다각도 분석이 필요한 시점입니다.

⚡ 30초 Nugget: 반도체 노광 판도 변화 한눈에 보기

그동안 극미세 반도체 공정은 ASML의 수천억 원대 EUV 장비를 개별 도입해 생산하는 구조였습니다. 하지만 테라팹 구상에서 언급된 FEL(자유전자레이저) 노광 방식은 대형 입자가속기 1대에서 강력한 빛을 만들어 수십 대의 노광 장비로 분배하는 ‘중앙 공용 유틸리티’ 방식을 지향합니다. 이 기술이 실제 상용화되면 웨이퍼당 생산 단가가 획기적으로 낮아질 수 있어, 기존 생산 방식과 대규모 EUV 인프라에 의존해온 삼성전자와 SK하이닉스의 원가 경쟁력 지형에 새로운 변수가 될 수 있습니다.

📊 숫자로 보는 노광 기술 및 시장 파장 비교

기존 ASML 방식과 새롭게 거론되는 FEL 가속기 기반 방식을 주요 지표별로 정리했습니다.

구분	기존 EUV (LPP 방식)	차세대 FEL (ERL 방식)
광원 생성 원리	주석 방울에 레이저 사격 (LPP)	입자가속기 전자 가속 및 자석 분배 (FEL)
광원 공급 구조	장비 1대당 1광원 개별 설치	중앙 가속기 1대에서 16~20대 분배
전력 및 유지보수	주석 오염 물질 관리 복잡, 높은 전력 소모	에너지 회수형(ERL) 적용, 주석 오염 없음
초기 구축비 및 단가	장비당 수천억 원 (개별 고정비 높음)	가속기 초기비용 높으나 대량 분배 시 단가 절감
주요 생산 타깃	현행 첨단 로직 칩 및 1a/1b D램	차세대 3D D램 및 초미세 파운드리 공정

🔎 테라팹과 FEL(자유전자레이저) 기술은 무엇인가?

현재 글로벌 반도체 제조의 핵심인 노광(Lithography) 공정은 웨이퍼 위에 아주 미세한 회로 패턴을 빛으로 그려 넣는 과정입니다. 7나노미터 이하 첨단 반도체 생산에 필수적인 EUV 노광 장비는 네덜란드의 ASML이 시장을 독점하고 있습니다. ASML 장비는 초당 수만 번 회전하는 주석 알갱이에 고출력 레이저를 쏘아 13.5나노미터 파장의 극자외선을 만들어내는 LPP(Laser-Produced Plasma) 방식을 사용합니다.

하지만 이 방식은 장점만큼이나 한계도 명확합니다. 주석이 폭발하면서 발생하는 잔여 오염 물질을 정밀하게 제어해야 하고, 장비 1대마다 독립적인 고출력 광원 장치가 붙어야 하므로 장비 가격이 대당 2,000억 원에서 4,000억 원 이상을 호가합니다. 공장 규모가 클수록 투입되는 고정비 부담이 천문학적으로 늘어나는 구조입니다.

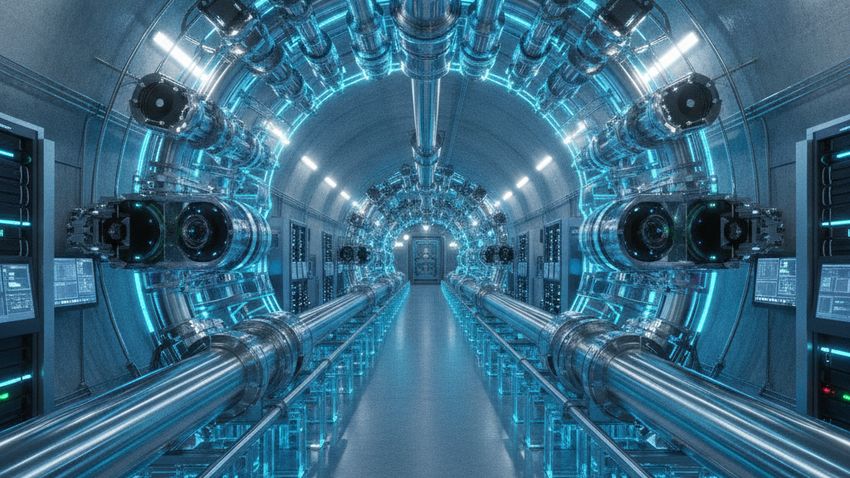

반면 일론 머스크가 언급하며 화제가 된 FEL(Free Electron Laser) 방식은 주석을 사용하지 않습니다. 지하에 설치된 거대한 입자가속기에서 전자를 빛에 가까운 속도로 가속한 뒤, ‘언줄레이터’라는 자석 배열 장치를 통과시켜 13.5나노미터 고출력 EUV 빛을 직접 생성합니다. 여기에 사용된 전자의 에너지를 다시 회수하는 ERL(Energy Recovery Linac) 기술을 결합하여 에너지 효율을 대폭 끌어올리는 원리입니다.

특히 FEL 방식의 가장 큰 특징은 ‘중앙 공용 유틸리티’ 개념입니다. 거대한 중앙 광원 1곳에서 발생시킨 강력한 EUV 빛을 여러 광학 채널로 나누어 최고 16대에서 20대의 노광 스캐너로 동시 분배합니다. 수십만 평에 달하는 초거대 팹(Fab)인 테라팹 환경에서는 거대 가속기의 건설 비용을 수십 대의 스캐너가 분할 감당하게 되므로 웨이퍼 한 장당 생산 비용을 극단적으로 낮출 수 있게 됩니다.

💡 삼성전자와 SK하이닉스에 미치는 3가지 핵심 영향과 우려

한국 메모리 반도체를 이끄는 삼성전자와 SK하이닉스 입장에서 이번 기술 패러다임 변화 논의는 단순한 건너편 이슈가 아닙니다. 시장 전문가들이 주목하는 3가지 위협 및 변동 요인은 다음과 같습니다.

1. 원가 경쟁력 구도의 재편 가능성

국내 반도체 기업들은 지난 10여 년간 ASML의 EUV 장비를 빠르게 선제 도입한 후, 세계 최고 수준의 수율 관리와 공정 노하우로 투자 비용을 넘어서는 원가 우위를 확보해 왔습니다. 그러나 미국 빅테크나 해외 경쟁사들이 FEL 기반의 중앙 광원 방식을 먼저 상용화하여 웨이퍼당 생산 단가를 대폭 하락시킨다면, 한국 기업들이 기존 수율 우위로 누려온 원가 경쟁력 격차가 축소되거나 역전될 우려가 존재합니다.

2. 기존 평택·용인 인프라의 감가상각 부담

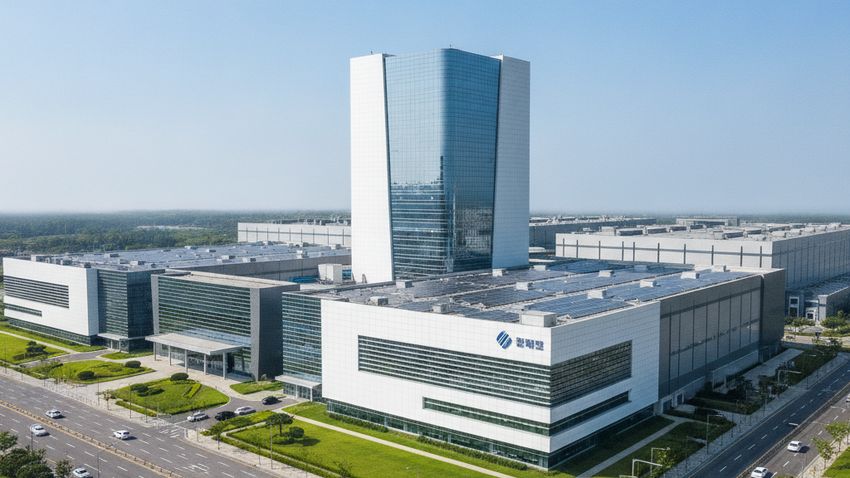

삼성전자의 평택 캠퍼스 및 용인 메가 클러스터, SK하이닉스의 용인 반도체 클러스터 등 국내 거점은 개별 EUV 장비 배치를 전제로 설계된 대규모 인프라입니다. 수십조 원을 투입해 조성 중인 기존 공장 설비들이 가속기 기반 광원 유틸리티 구조로 급격히 전환될 경우, 기존 장비의 자산 가치 하락과 감가상각비 증가라는 재무적 부담이 가중될 수 있습니다.

3. 차세대 3D D램 기술 주도권 싸움

D램 공정이 10나노미터 이하로 진화하고 향후 트랜지스터를 수직으로 쌓아 올리는 3D D램 시대로 접어들면, 더 깊고 촘촘한 패턴을 뚫기 위한 강력한 EUV 광원 출력이 필수적입니다. FEL 방식은 기존 LPP 방식 대비 광원 출력이 훨씬 강력하여 3D D램 공정의 병목 현상을 해소하는 데 유리합니다. 경쟁사들이 고출력 FEL을 선점하여 차세대 3D D램을 조기 양산할 경우 메모리 주도권 다툼이 격화될 수 있습니다.

⚠️ 기술 상용화까지 넘어야 할 4가지 현실적 장벽

다만 새로운 노광 기술이 등장했다고 해서 당장 내일 반도체 시장 지형이 뒤바뀌는 것은 아닙니다. 실제 상용 현장에 적용되기까지는 해결해야 할 명확한 기술적·산업적 한계가 존재합니다.

스캐너 제어 기술의 ASML 독점: FEL 기술이 대체하는 것은 장비 전체가 아니라 빛을 만드는 ‘광원’ 부분입니다. 분배된 빛을 받아 웨이퍼에 나노 단위로 패턴을 찍어내는 정밀 스캐너 기술은 여전히 ASML이 독보적인 세계 1위 기술력을 보유하고 있습니다.
24시간 365일 가동률과 이중화 안전성: 연구용 입자가속기와 양산용 반도체 공장의 요구 조건은 완전히 다릅니다. 팹은 1초도 멈추지 않고 가동되어야 하므로 중앙 가속기 1대에 장애가 발생했을 때 공장 전체 가동이 중단되는 위험을 방지할 시스템 이중화 대책이 필수로 요구됩니다.
종합 반도체 생태계 구축의 시간적 비용: 노광 공정은 광원뿐만 아니라 반사경, 레지스트 소재, 마스크 정밀 검사 장비 등 수십 개 요소 기술이 완벽히 톱니바퀴처럼 물려야 합니다. 기존 생태계를 신규 기술에 맞춰 재구축하는 데는 수년 이상의 시간이 소요됩니다.
실증 단계 진행 여부 확인: 미국 정부는 칩스법(Chips Act)을 통해 반도체 FEL 스타트업인 엑스라이트(xLIGHT) 등에 약 1억 5천만 달러 규모의 자금을 투입하고 뉴욕 알바니 나노테크 복합체에서 실증 연구를 시작했습니다. 연구실을 벗어나 실제 팹 적용 가능성을 시험하는 초기 단계에 들어선 상태입니다.

🎯 투자자 관점의 K-Nuggets 자체 분석 및 대응 전략

투자자 관점에서 이번 소식을 어떻게 받아들이고 전략을 세워야 할까요? K-Nuggets 분석팀이 도출한 3가지 핵심 체크포인트는 다음과 같습니다.

첫째, 단기 주가 급락에 따른 막연한 공포 심리를 경계해야 합니다. 반도체 장비 파라다임 변화는 최소 5~10년 이상의 오랜 기간에 걸쳐 검증되는 장기 프로젝트입니다. 당장 삼성전자와 SK하이닉스의 1~2년 내 실적에 미치는 영향은 제한적입니다.

둘째, 국내 가속기 기술 자산과 기업들의 대처 방안을 주시해야 합니다. 한국 역시 포항가속기연구소(PAL)의 4세대 방사광가속기를 통해 반도체 극미세 소재·부품 분석 기술을 축적해 왔습니다. 국내 메모리 양대 산맥인 삼성전자와 SK하이닉스 역시 FEL 기술의 동향을 면밀히 모니터링하며 자체 연구 및 차세대 노광 유틸리티 도입 전략을 검토할 능력을 충분히 갖추고 있습니다.

투자자 실천 체크리스트

삼성전자 및 SK하이닉스의 차세대 3D D램 공정 로드맵 발표 내용 모니터링하기
ASML의 차세대 High-NA EUV 및 광원 출력 개선 장비 도입 일정 체크하기
미국 엑스라이트(xLIGHT) 등 FEL 스타트업의 뉴욕 알바니 나노테크 컴플렉스 실증 테스트 결과 뉴스 추적하기
국내 포항가속기연구소 및 반도체 소재·부품 장비(DSP) 밸류체인의 기술 협력 여부 확인하기

📌 관련 글 더 보기

❓ 자주 묻는 질문

Q. FEL 자유전자레이저 노광 기술이 도입되면 ASML은 망하나요?
그렇지 않습니다. FEL 기술이 대체하는 것은 장비 전체가 아닌 빛을 만드는 ‘광원’ 영역입니다. 빛을 웨이퍼에 나노 단위로 정밀하게 찍어내는 스캐너 및 제어 기술은 여전히 ASML이 세계 독보적인 기술을 보유하고 있습니다.

Q. 삼성전자와 SK하이닉스의 주가에 당장 악재로 작용하나요?
단기적인 실적이나 주가에 직접적인 타격을 줄 가능성은 낮습니다. FEL 노광 기술은 양산 검증과 상용화까지 수년 이상의 시간이 걸리는 장기 과제이므로 기술 변화 흐름을 관망하며 투자 전략을 점검하는 것이 바람직합니다.

Q. 왜 기존 EUV 대신 입자가속기 방식을 연구하나요?
기존 주석 플라즈마 방식은 오염 물질 제어가 까다롭고 장비당 개별 광원이 필요해 고정비가 극도로 높습니다. 반면 입자가속기 기반 FEL 방식은 중앙 광원 1대로 수십 대의 노광 장비에 고출력 빛을 공급하여 웨이퍼당 생산 단가를 크게 낮출 수 있기 때문입니다.
